Medigo - Boîtier Connecté pour Services d'Urgences
Extension hardware de l'application Medigo (39 000 téléchargements dans le Canton de Vaud) : boîtier WiFi avec 3 boutons physiques pour signaler rapidement le niveau d'affluence aux urgences.
Contexte du Projet
Ce projet a été développé dans un cadre professionnel chez Atipik (Genève) pour étendre l'application Medigo existante. Il illustre mes compétences en prototypage hardware rapide, modélisation 3D, et intégration IoT — compétences que j'applique aujourd'hui chez iRL-tech pour des projets sur-mesure.
Le Défi

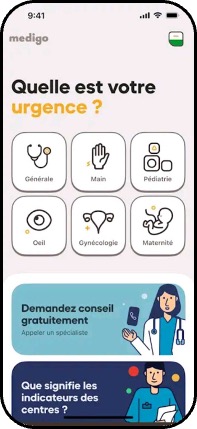

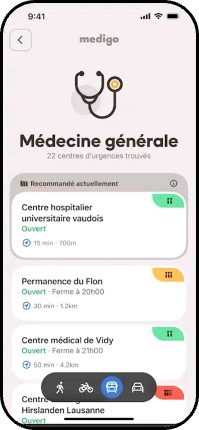

L'application Medigo (39 000 téléchargements) informe les citoyens du Canton de Vaud sur l'affluence dans les services d'urgences. Avec l'expansion rapide vers de nouveaux centres d'urgence, un besoin critique est apparu :
- • Délai de déploiement court : Pas le temps d'intégrer chaque nouveau centre aux systèmes informatiques existants
- • Saisie manuelle pénible : Sans connexion au système informatique, le personnel médical aurait dû ouvrir l'app, se connecter, naviguer dans les menus pour mettre à jour le statut
- • Besoin d'une solution plug-and-play : Installation rapide sans infrastructure IT complexe
La Solution
Un boîtier physique connecté au design épuré, posé à la réception des urgences. Le personnel appuie simplement sur l'un des 3 boutons pour signaler l'affluence actuelle. Le boîtier communique instantanément avec l'app Medigo via WiFi.
Bouton Vert
Faible affluence
Bouton Orange
Affluence modérée
Bouton Rouge
Forte affluence
Caractéristiques Clés
- ✓ 3 boutons mécaniques (Vert, Orange, Rouge) pour un feedback tactile fiable
- ✓ 3 bandes LED RGB intégrées pour confirmation visuelle immédiate de l'état sélectionné
- ✓ WiFi pour communication avec le backend Medigo (pas de câble réseau requis)
- ✓ Boîtier PETG imprimé 3D : robuste, résistant aux chocs, design professionnel
- ✓ Installation plug-and-play : brancher, configurer WiFi, opérationnel en quelques minutes
Stack Technique
Hardware
- • ESP32 (microcontrôleur WiFi)
- • 3 boutons mécaniques Vert/Orange/Rouge
- • 3 bandes LED RGB (feedback visuel)
- • Boîtier PETG imprimé 3D (finition professionnelle)
Software & Fabrication
- • C/C++ embarqué (Arduino/ESP-IDF)
- • Fusion 360 (modélisation 3D paramétrique)
- • Communication WiFi avec backend Medigo
- • Tests itératifs sur prototypes physiques
Processus de Développement

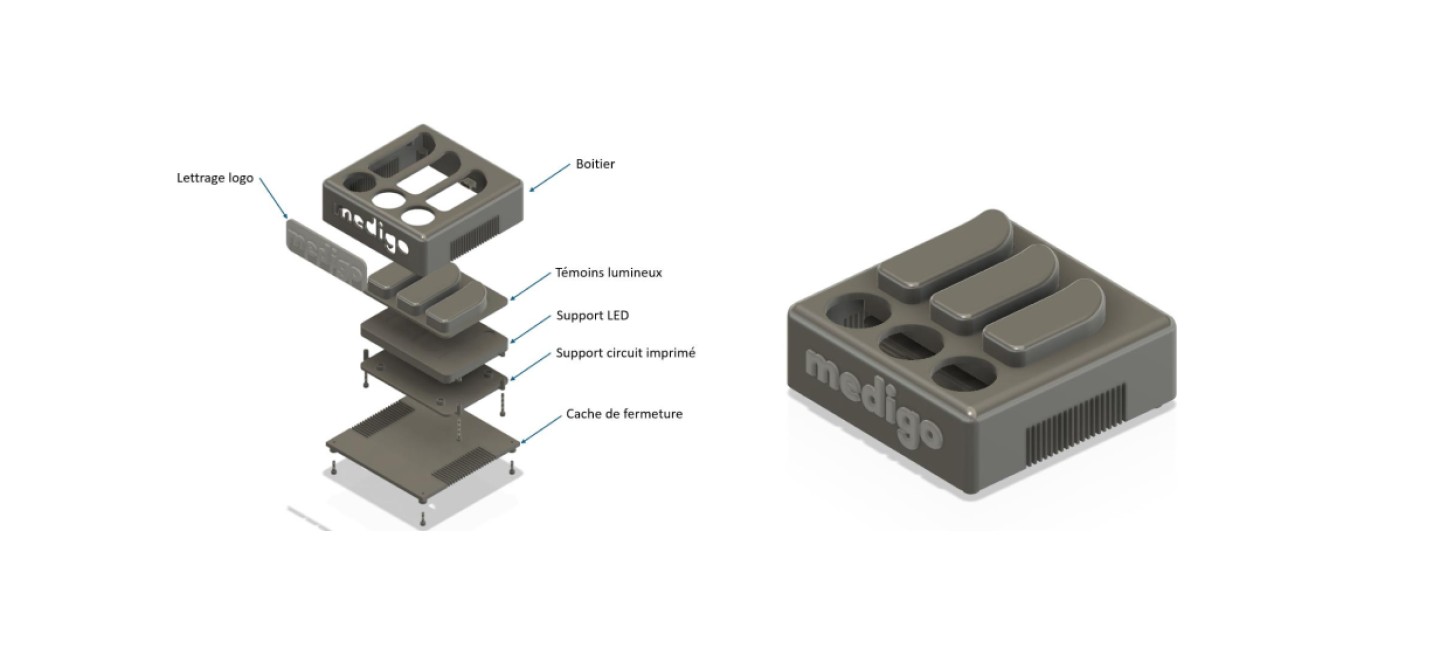

1. Modélisation 3D & Itération
Conception du boîtier dans Fusion 360 avec approche paramétrique pour ajustements rapides. Collaboration avec 3D Craftlab (Genève) pour tests d'impression et optimisation du design.
2. Prototypage Électronique
Assemblage ESP32 + boutons + LED sur breadboard, validation du code embarqué, tests de communication WiFi avec backend Medigo.
3. Impression & Assemblage
Impression PETG pour résistance et finition professionnelle. Assemblage final, intégration électronique dans boîtier, tests en conditions réelles.
4. Validation & Optimisation Production
Prototype validé techniquement et ergonomiquement. Design optimisé pour production en série si déploiement à grande échelle.
Résultats & Compétences Démontrées
Prototype Validé & Optimisé pour Production
Boîtier fonctionnel livré, validé par les parties prenantes, prêt pour déploiement si expansion confirmée. Design optimisé pour fabrication en série.
Rapidité d'Exécution
De la demande initiale au prototype fonctionnel en quelques semaines, grâce à la maîtrise de Fusion 360, ESP32, et impression 3D.
Design Itératif
Modélisation paramétrique permettant ajustements rapides. Collaboration avec 3D Craftlab pour optimiser qualité d'impression et ergonomie.
Intégration IoT
Communication WiFi fiable avec backend existant. ESP32 programmé pour gérer boutons, LED, et transmission de données en temps réel.
Finition Professionnelle
Boîtier PETG imprimé 3D avec qualité adaptée à un environnement médical. Design épuré, robuste, prêt pour usage quotidien en réception.
Ce Projet & iRL-tech
Ce projet illustre les compétences que j'applique aujourd'hui chez iRL-tech pour vos solutions sur-mesure :
Prototypage Rapide
Fusion 360 + impression 3D + ESP32 = solution fonctionnelle en quelques semaines, pas 6 mois.
Design Optimisé
Approche paramétrique pour itérations rapides et adaptation à vos besoins spécifiques.
Intégration IoT
Communication WiFi, capteurs, LED — j'intègre hardware et software de bout en bout.
Fabrication Locale
Atelier équipé en Haute-Savoie offrant les mêmes capacités : production locale et circuits courts.
